Jak vzniká návrh zimní zahrady – díl 1.

V prvním dílu seriálu Confico Trading ukazujeme, jak v praxi vzniká návrh studené zimní zahrady – od úvodních požadavků klienta přes technické úvahy až po zásadní konstrukční rozhodnutí.

Speciál Confico Trading – reálný projekt studené zimní zahrady
Díl 1 – návrh a technická fáze (projekt Jihlava)

Proč návrh rozhoduje

Návrh studené zimní zahrady nezačíná výběrem konstrukce ani cenovou nabídkou. Začíná pochopením místa, domu a způsobu, jakým má být nový prostor využíván. Teprve z těchto vstupů může vzniknout řešení, které bude dlouhodobě fungovat – technicky, esteticky i uživatelsky.

Rozhodli jsme se jeden z našich aktuálních projektů popsat krok za krokem a ukázat, jak v naší společnosti Confico Trading probíhá návrh studené zimní zahrady v praxi . Bez zjednodušování a bez marketingových zkratek – tak, jak projekt skutečně vzniká.

V tomto prvním dílu se zaměříme na úvodní fázi spolupráce: požadavky klienta, analýzu místa, technické výpočty a klíčová rozhodnutí, která zásadně ovlivňují výslednou podobu zimní zahrady.

Požadavky klienta: co zaznělo na začátku projektu

Každý projekt začíná rozhovorem. V tomto případě klienti již mají zkušenost s klasickou, vytápěnou zimní zahradou, kterou dlouhodobě využívají v zimním období. Hledali však další prostor, který by jim mimo zimní měsíce poskytl otevřenější a vzdušnější prostředí, aniž by bylo nutné jej aktivně vytápět.

Nová zimní zahrada tak neměla nahrazovat stávající řešení, ale logicky jej doplnit – jako místo pro pobyt od brzkého jara do pozdního podzimu, s přímým propojením se zahradou a s maximálním pocitem otevřenosti.

Zásadními požadavky byly:

• přímé napojení na obytnou část domu,
• maximální otevřenost směrem do zahrady,
• čisté linie konstrukce bez nadbytečných stojin,
• řešení bez aktivního vytápění – tedy studená zimní zahrada
• a zároveň dodávka celého projektu na klíč, včetně podlahy a návazných detailů.

Důležitou součástí rozhodování klientů bylo, že jsme jim ukázali zimní zahradu u jednoho z našich dlouhodobých klientů, která je v provozu již řadu let. Přestože máme systém Terrazza Pure k vidění i v našem showroomu, věříme, že osobní návštěva realizace v reálném provozu má pro vážné zájemce výrazně vyšší hodnotu.

Na místě si mohli ověřit nejen funkčnost řešení v praxi, ale také úroveň detailního zpracování, kvalitu provedení konstrukce i použitých doplňků po letech užívání. Právě tato zkušenost jim poskytla jistotu, že navrhované řešení bude dlouhodobě fungovat nejen technicky, ale i z hlediska každodenního komfortu.

V Confico Trading zároveň vnímáme, že v dnešní době digitálních nástrojů a vizualizací je stále důležitější doplnit návrhový proces o reálnou zkušenost. Vizualizace pomáhají s představou výsledku, skutečnou hodnotu řešení však klienti nejlépe posoudí při osobním setkání s realizací, která je dlouhodobě využívána a prověřena provozem.

Výchozí stav domu, založení konstrukce a řešení podlahy

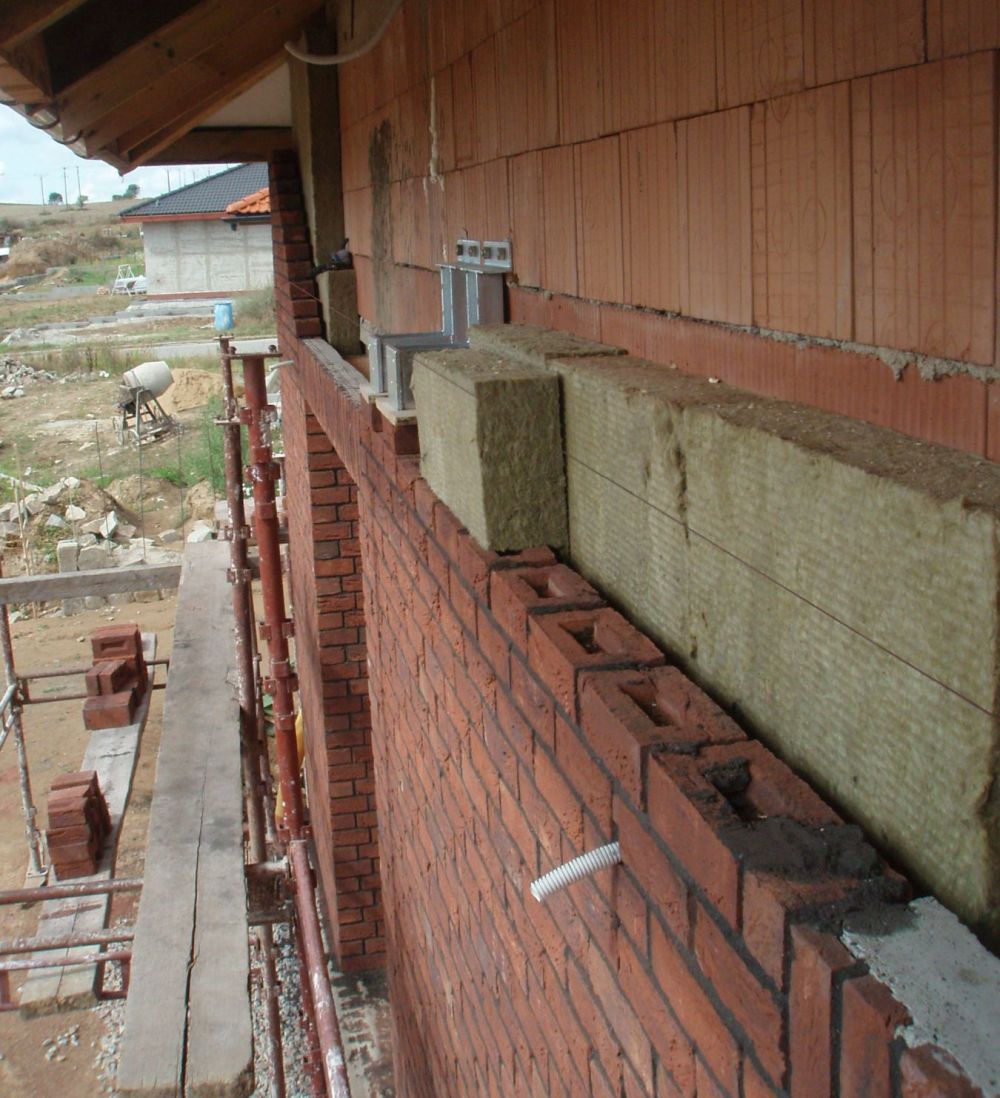

Zimní zahrada je přistavována k rodinnému domu s předsazenou obvodovou konstrukcí z okrasných lícových cihel (předzdívkou), která není určena k přenášení konstrukčních zatížení. Tomu odpovídá i zvolený způsob založení celé konstrukce.

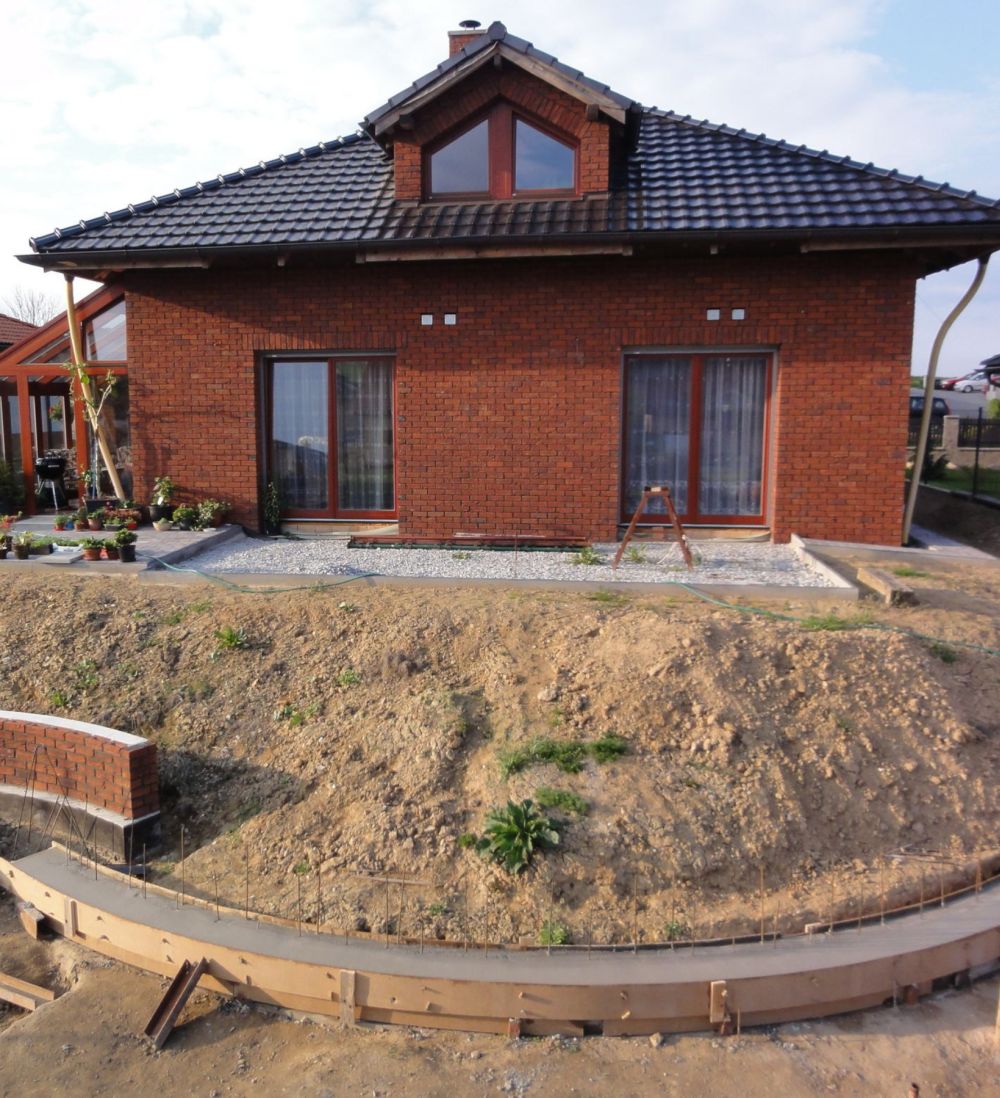

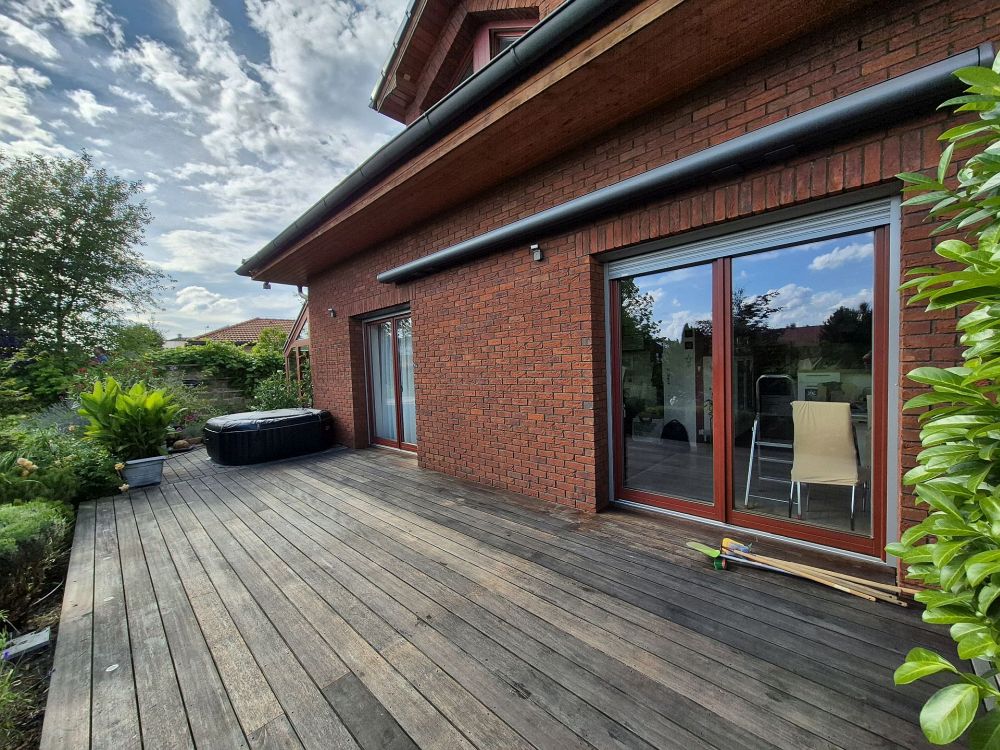

Výchozí stav terasy a skladba obvodové stěny domu s předsazenou lícovou předzdívkou, která ovlivnila způsob založení zimní zahrady a vedla k volbě konstrukce na zemních vrutech.

Stávající terasa byla vybudována přibližně před 15 lety navezením zeminy, která byla v průběhu let přirozeně zhutněna a dnes tvoří stabilní součást terénu. Na tomto podkladu byla následně instalována podlaha z tropických dřevin, která dlouhodobě sloužila bez známek sedání či nestability.

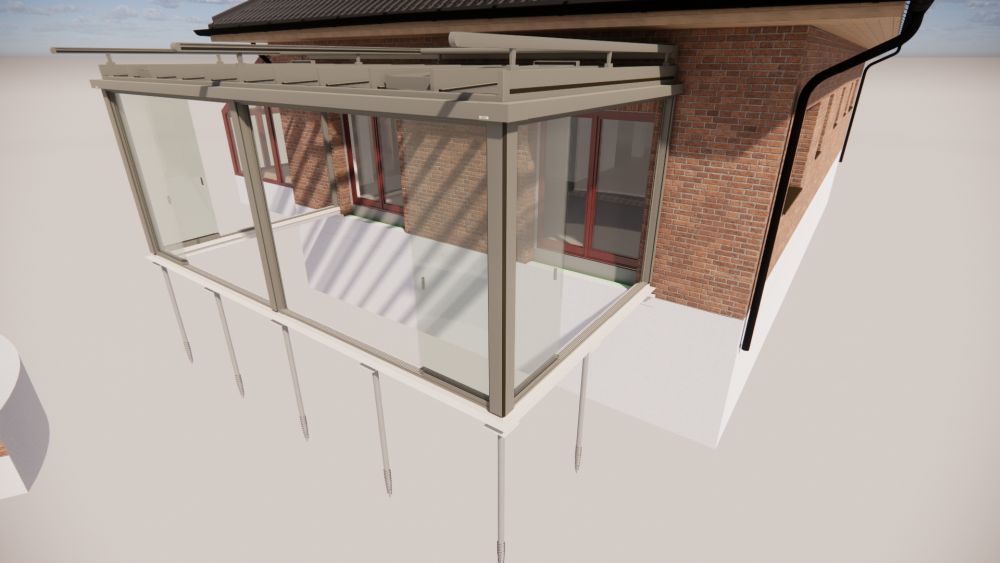

Návrh zimní zahrady proto využívá kombinované řešení: zadní část zastřešení je kotvena do nosné stěny domu, zatímco přední část je nesena samostatnou konstrukcí na zemních vrutech. Ty budou zavrtány až do původního terénu, čímž je zajištěn bezpečný přenos zatížení a dlouhodobá stabilita konstrukce. Celé řešení je realizováno bez betonové základové desky a je konstrukčně nezávislé.

Součástí realizace je také kompletní výměna terasové podlahy, kterou budou klienti realizovat prostřednictvím naší firmy. Stávající podlaha bude odstraněna a nahrazena vyvýšenou skladbou s finálním povrchem z kompozitních desek Millboard. Detailní řešení podlahy si podrobněji ukážeme v následujícím dílu seriálu.

V místě realizace bude zároveň demontována původní markýza, která bude nahrazena integrovaným systémem stínění v zimní zahradě.

Analýza místa a orientace

Navrhovaná zimní zahrada je umístěna na terase orientované na jihojihozápad. Tato orientace zajišťuje intenzivní oslunění zejména v odpoledních a podvečerních hodinách, tedy v době, kdy je prostor nejčastěji využíván.

Z hlediska užívání je jihojihozápadní orientace velmi příjemná, zároveň však klade zvýšené nároky na návrh stínění a větrání. V letních měsících může bez odpovídajících opatření docházet k přehřívání prostoru, proto bylo nutné pracovat s orientací už v návrhové fázi – souběžně s řešením konstrukce, střešních otvorů a systému stínění.

„Větrání jsme od začátku navrhovali jako aktivní součást celého řešení. Otevírání střešních oken je napojeno na automatizaci a řízeno prostřednictvím systému Somfy TaHoma, kde lze pracovat s různými scénáři podle teploty, denní doby nebo způsobu využívání prostoru. Díky tomu funguje přirozené odvětrání spolehlivě i bez nutnosti neustálých zásahů ze strany uživatele.“
- říká Ing. Jiří Kamrád, projektový manažer Confico Trading, který má projekt na starosti a provází klienty celým procesem, od zaměření, přes přípravu návrhu až po samotnou montáž.

3D zaměření a vizualizace jako technický nástroj návrhu

Jedním z hlavních rozdílů přístupu naší společnosti je práce s detailním 3D zaměřením a realistickou vizualizací jako s technickým nástrojem návrhu, nikoli jen jako s orientačním obrázkem. Přesné zaměření skutečného stavu stavby považujeme za zásadní výchozí krok celého procesu, protože pouze na jeho základě lze připravit návrh, který bude odpovídat realitě na místě. Zároveň vizualizaci vnímáme jako doplněk k reálným referencím a osobní zkušenosti, nikoli jako jejich náhradu.

Po odsouhlasení orientační cenové nabídky následuje detailní 3D zaměření stavby přímo na místě, prováděné pomocí laserového 3D měřicího zařízení. Toto zaměření přesně zachycuje skutečné výšky, sklony, střešní přesahy i návaznosti konstrukce na dům. Vzniká tak digitální podklad, ke kterému se lze v průběhu návrhu opakovaně vracet a který tvoří pevný základ pro všechny další kroky.

Na základě těchto dat vzniká digitální model domu a zimní zahrady, ze kterého vycházejí technické podklady i realistická 3D vizualizace finálního řešení. Právě z tohoto přesného zaměření následně vychází objednávka konstrukce u výrobce, a to s přesností na milimetry.

„Pro mě osobně je přesné 3D zaměření klíčové už ve fázi návrhu. Můžu se k němu kdykoliv vracet, ověřovat detaily a návaznosti a vycházet z jednoho přesného podkladu při objednávce konstrukce. Díky tomu máme jistotu, že to, co navrhujeme, odpovídá skutečnosti na místě a při montáži všechno přesně sedí.“
- říká Ing. Jiří Kamrád, projektový manažer Confico Trading.

Díky tomuto postupu není nutné provádět opakovaná měření a výrazně se snižuje riziko nepřesností, které by se jinak mohly projevit až při výrobě nebo montáži. Vizualizace zároveň umožňuje ověřit proporce konstrukce, průhledy z oken, výškové vztahy i rozmístění stínění ještě před zahájením výroby.

Při návrhu stínění navíc pracujeme se simulací skutečného průběhu stínu v čase, která vychází z přesného vložení a orientace 3D modelu do mapového podkladu. Díky tomu lze realisticky posoudit polohu slunce a rozsah stínění v průběhu dne i jednotlivých ročních období. Tato simulace klientům výrazně pomáhá při rozhodování, zda a v jakém rozsahu zvolit například vertikální stínění, a to na základě reálných světelných podmínek, nikoli odhadu.

Klient tak vidí řešení v reálném kontextu a může se kvalifikovaně rozhodovat bez nejistoty a dodatečných změn v průběhu realizace. Tato fáze návrhu je důležitá pro hladký průběh celého projektu a výrazně přispívá k tomu, že výsledná zimní zahrada odpovídá očekáváním jak technicky, tak esteticky.

Konstrukční detaily a přenos zatížení v praxi

Technický návrh zimní zahrady není dán pouze celkovými rozměry, ale především řešením detailů, ve kterých se přenáší zatížení ze střechy a obvodového zasklení do nosné konstrukce a dále do domu a základů.

Zatížení působící na střešní zasklení (sníh, vítr, vlastní tíha) je přeneseno:

• do střešních krokví,
• do zadní konzole na stěně domu,
• do okapového profilu,
• a následně do svislých stojin.

Okapový profil zde plní roli hlavního nosníku celé přední části zimní zahrady. Proto je v tomto projektu zesílen integrovanou galvanickou výztuží, která umožňuje přenášet vysoká zatížení bez nutnosti dalšího dělení prostoru stojinami.

„Výpočty nám řeknou, jaké síly musí konstrukce zvládnout. Detaily rozhodnou o tom, jestli je zvládne bez problémů i po letech provozu.“
- říká Ing. Jiří Kamrád, projektový manažer Confico Trading.

Zatížení sněhem – klíčový návrhový parametr
(ČSN EN 1991-1-3)

Návrh zimní zahrady vychází z posouzení zatížení sněhem podle normy ČSN EN 1991-1-3, se zohledněním vlivu přilehlých ploch. Hodnota zatížení sněhem byla ověřena výpočtem podle příslušné normy a stanovena na 2,30 kN/m² (na střeše domu nejsou instalovány sněhové zábrany).

Tato vyšší návrhová hodnota měla přímý vliv na celkovou konfiguraci konstrukce, zejména na volbu tloušťky střešního zasklení a rozestup střešních krokví. Zatímco standardní osová vzdálenost krokví může dosahovat až 1 m, v tomto projektu bylo s ohledem na vypočtené zatížení a celkovou šířku terasy zvoleno členění střechy na 10 střešních polí při celkové šířce konstrukce 7 200 mm.

Zatížení větrem: tlak, sání a rohové oblasti

Vedle sněhu byl návrh detailně posouzen také z hlediska zatížení větrem podle normy ČSN EN 1991-1-4. Výpočty pracovaly se základní návrhovou rychlostí větru 25 m/s, terénní kategorií III a špičkovým tlakem větru přibližně 0,50 kN/m².

Výsledné zatížení činí:

• +0,65 kN/m² na čelní (návětrné) straně,
• −0,65 kN/m² na bočních stěnách,
• až −0,80 kN/m² v rohových oblastech.

Technická konfigurace: Terrazza Pure

Na základě všech vstupních parametrů byl zvolen systém Terrazza Pure od prémiového německého výrobce weinor v provedení typ L, tvar A, bez přesahu střechy. Terrazza Pure je pro tento projekt ideálním řešením, protože umožňuje velké otevřené rozpětí bez nadbytečných stojin, bezpečně přenáší vysoká zatížení sněhem a větrem a zároveň zachovává lehký, čistý architektonický výraz.

Terrazza Pure má vodorovné střešní krokve bez viditelného sklonu, přičemž střešní skla jsou uložena ve sklonu přímo v rámci krokví, což při nízké výšce zadního kotvení pod střešním přesahem umožňuje dosáhnout velké světlé výšky v čelní části zimní zahrady bez omezení výhledu z oken nebo proporcí domu.

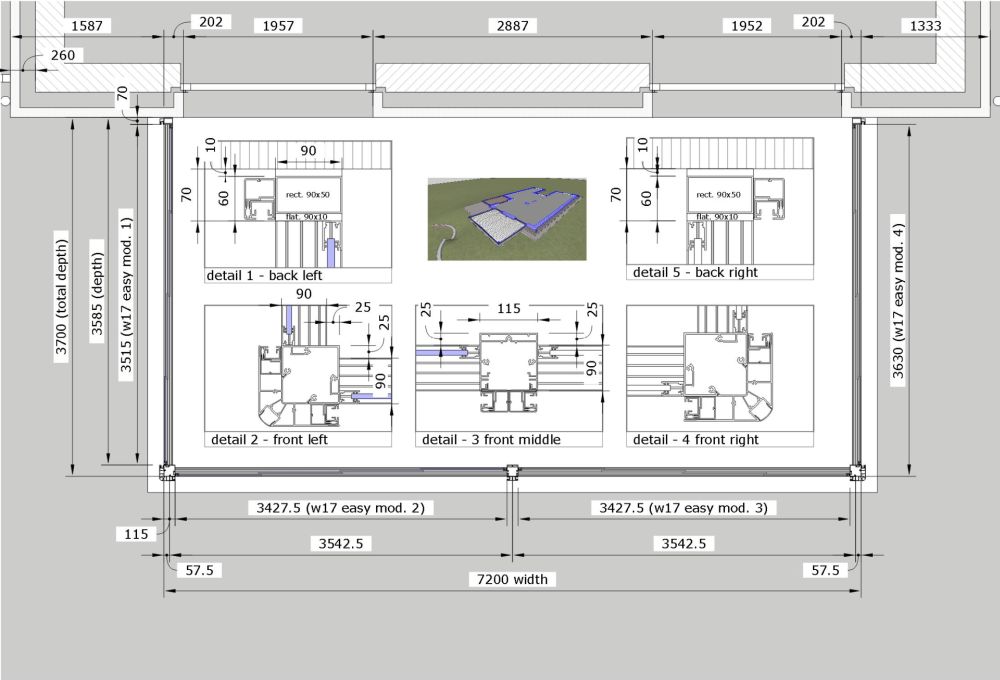

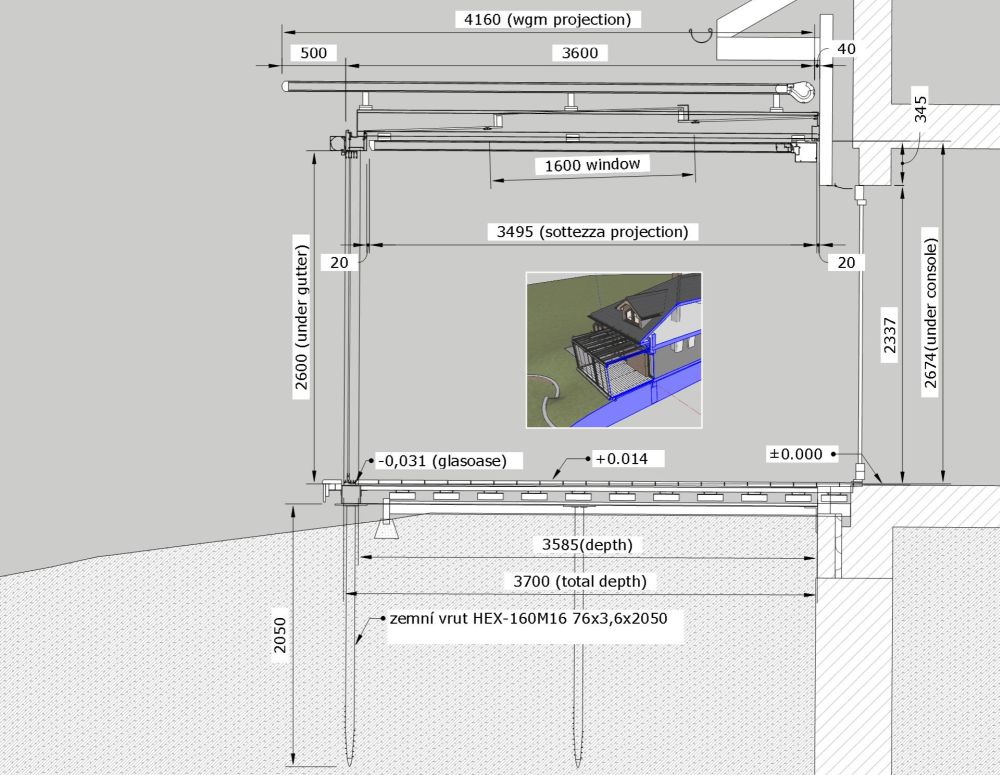

Základní rozměry konstrukce:

• šířka: 7 200 mm,
• celková hloubka: 3 700 mm,
• viditelná hloubka prostoru: 3 585 mm.

Výška konstrukce pod okapem je 2,6 m, aby byl zachován nerušený průhled z oken obytných místností domu. Nosnou konstrukci tvoří tři čelní stojiny, střecha je rozdělena do deseti střešních polí a doplněna dvěma integrovanými střešními okny pro přirozené odvětrání. Střecha zimní zahrady je provedena z vrstveného bezpečnostního skla VSG 66.2 o celkové tloušťce 12,76 mm.

Zimní zahrada je po obvodu osazena bezrámovým posuvným systémem W17 easy z tvrzeného bezpečnostního skla ESG tloušťky 10 mm.

Proč je stínění u studené zimní zahrady klíčové

Stínění je klíčovým faktorem letní obyvatelnosti prostoru, zejména u teras orientovaných na jih až jihozápad. U studené zimní zahrady není v letním období cílem akumulovat teplo, ale naopak udržet jeho množství pod kontrolou a zabránit přehřívání prostoru.

V zimním období je situace opačná – žádoucí je maximálně využít solární zisky. Návrh proto pracuje s čirým zasklením a s promyšlenou kombinací stínění nad i pod sklem, doplněnou o vertikální stínění obvodových stěn.

Součástí návrhu zimní zahrady je tedy i komplexní systém stínění, který reaguje na orientaci terasy a zajišťuje regulaci tepla i světla v průběhu celého dne:

• 2× střešní markýza WGM Top OptiStretch
  umístění: nad střešním zasklením
  funkce: zachycení solární energie ještě před dopadem na sklo, výrazné omezení přehřívání konstrukce
• 2× střešní markýza Sottezza OptiStretch
  umístění: pod střešním zasklením
  funkce: jemná regulace světla v interiéru, zlepšení vizuálního komfortu

• Vertikální markýzy Vertitex II ZIP – čelní stěna
  umístění: přední prosklená fasáda
  funkce: ochrana proti nízkému slunci, omezení bočního přehřívání a oslnění
• Vertikální markýzy Vertitex II ZIP – boční stěny
  umístění: boční prosklené plochy
  funkce: ochrana proti rannímu a večernímu slunci, zvýšení tepelného i vizuálního komfortu.

Shrnutí návrhové fáze

Návrh zimní zahrady je technický proces, který začíná dávno před montáží a vytváří pevný základ pro dlouhodobě funkční řešení a bezproblémovou spolupráci s klientem.

„Dlouhodobě se věnujeme návrhu a realizaci zimních zahrad a víme, že neexistuje jedno univerzální řešení. Každý dům, každé místo i každý způsob užívání vyžaduje individuální přístup. Právě proto klademe důraz na dialog s klienty a na návrh, který jim skutečně dává smysl – technicky, funkčně i dlouhodobě.“
- shrnuje nakonec Ing. Jiří Kamrád, projektový manažer Confico Trading.

Co bude následovat

V dalším dílu seriálu se zaměříme na navazující fáze projektu – návrh a výběr podlahy, kterou alespoň v základních souvislostech představíme. V současné době klienti čekají na vydání stavebního povolení, na které bude celý projekt plynule navazovat. Samotná realizace zimní zahrady je plánována na přelom zimy a jara 2026.
