Montáž markýzy Cassita na podbití

55

Ne vždy je vybrané místo pro ukotvení markýzy dostatečně únosné. Pak je nutno navrhnout elegantní řešení ukotvení, které nejlépe nenaruší estetiku místa. Požadavek klienta byl, nezasahovat do podbití.

produkt:Cassita II
rozměry:4,1 x 3 m
barva konstrukce:Šedá RAL 9007
látka:3-825
ovládání:motorické, čidlo
výrobce:weinor
instalace:na stěnu
konzoly:2 kusy
Z terasy je výhled na nádhernou zahradu.
Před realizací
3D model návrhu výchozího řešení. Ve skutečnosti byl návrh malinko upraven.
3D návrh umístění markýz.
Speciální konzole pro kotvení Cassity do stropu.
Půdorys zarovnání markýz
Odkrytí první části střechy pro ukotvení konzol delší markýzy a rohové konzole markýzy kratší.
Obnažené místo s patrnými krokvemi a lavičkami pro uchycení podbití.
Závěs pro rohové konzoly obou markýz.
Prostup nerezových svorníků 12 mm podbitím.
Výsledek umístění rohových konzol obou markýzn - přesně dle návrhu.
Závěs pro pravou konzoli větší markýzy.
Zpětná rekonstrukce střechy.

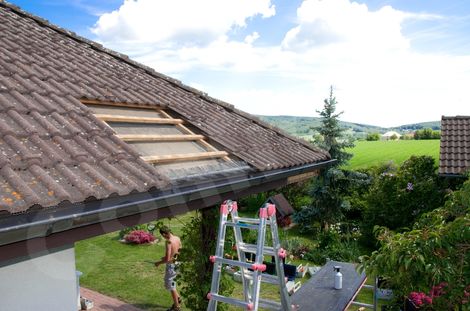

Odkrytí druhé části střechy pro levou konzoli menší markýzy.
Závěs pro levou konzoli kratší markýzy.
Rekonstrukce záklopu střechy.
Obnovení pojistné izolace.
Rekonstrukce střešních latí.
Místo střechy po instalaci.
Součástí nývrhu byla také simulace stínu v daném místě a čase.
Vybraná barevná kombinace.
Výsledek našeho úsilí.
Markýzy Cassita s rozměry 3645x2300 mm a 2700x2300 mm.
Větší markýza odstíní jižní stranu a menší západní.
Kazeta markýzy Cassita je elegantní a minimalistická.
Markýzy se ovládají jednoduše dálkovým ovladačem.
Zarovnání kratší markýzy přesně dle návrhu.
Terasa získala novou atmosféru.
Markýza Cassita může mít maximální šířku 5,5 m a výsuv 3 m.
Na shledanou a příště možná u Vás...
